Belajar Arduino : LED dimmer

by: ahmadfathan

Selamat pagi…

Pada tutorial kali ini kita akan mencoba contoh program di Arduino IDE berikutnya yaitu Fade. Kita akan mengatur kecerahan LED dari terang ke gelap dan sebaliknya.

Simak baik-baik langkah-langkah berikut.

LANGKAH 1: Siapkan Alat dan Bahan

Untuk proyek kali ini kita memerlukan beberapa alat dan bahan. Siapkan dulu alat dan bahan di bawah.

  1. Arduino
  2. Laptop
  3. Kabel Jumper
  4. Kabel USB (dapat digunakan kabel USB printer)
  5. Papan BreadBoard/ProjectBoard
  6. LED

LANGKAH 2: Membuat Rangkaian

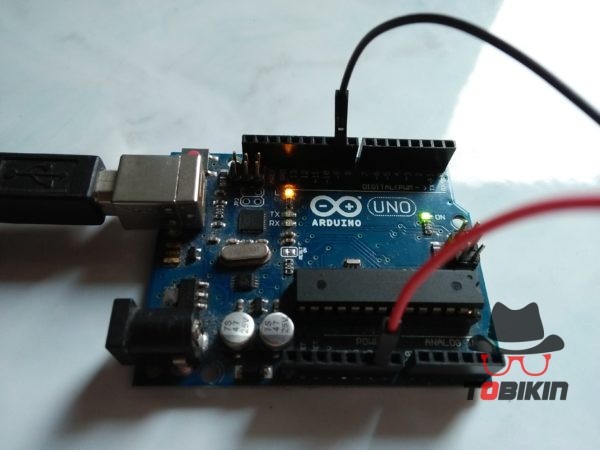

  • Sambungkan pin 9 pada Arduino ke Pin Positif LED. Kita menggunakan pin 9 karena pin ini dapat digunakan untuk mengeluarkan output berupa PWM (Pulse Width Modulation). Pin ini berbeda dengan pin output biasa yang hanya bisa mengeluarkan output 0 V dan 5 V. Pin ini dapat mengeluarkan output dengan tegangan 0-5V. ¬†Sehingga bisa digunakan untuk mengatur kecepatan motor dan kecerahan LED.
  • Sambungkan pin GND pada Arduino ke Pin Negatif LED.

LED memiliki polaritas. Jadi tidak boleh tertukar kutub positif dan kutu negatifnya. Biasanya LED baru memiliki kaki yang panjangnya berbeda. Kaki yang lebih panjang adalah kutub positif. Atau jika LED bukan dalam kondisi baru kita dapat melihat ciri-ciri seperti gambar di atas.

  • Sambungkan Arduino dengan Komputer dengan kabel USB.
  • Buka Arduino IDE

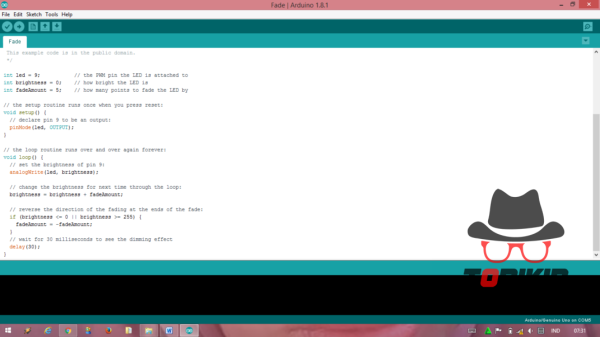

  • Klik File > examples > 01. Basics > Fade

  • Pastikan pengaturan board dan port sudah sesuai.

Klik tools > board > Arduino/Genuino Uno.

Klik tools > port > COM5 (sesuaikan dengan port yang terdeteksi).

  • Terakhir upload program dengan cara klik Sketch > upload
  • Program sudah ter-upload

HASIL

Jika telah berhasil meng-upload maka hasilnya akan seperti video berikut.

Sekian tutorial saya kali ini. Tunggu tutorial berikutnya. Terima kasih dan sampai jumpa!
